Gesamtquerschnitt auf Höhe der Chorportale Erstes Bundgespärre hinter der Schnittebene Erstes Leergespärre hinter der Schnittebene Östlichstes Bundgespärre mit Kaiserstiel Zweifach stehender Stuhl im Chorschlußpolygon Sparren und Streben im Chorschlußpolygon

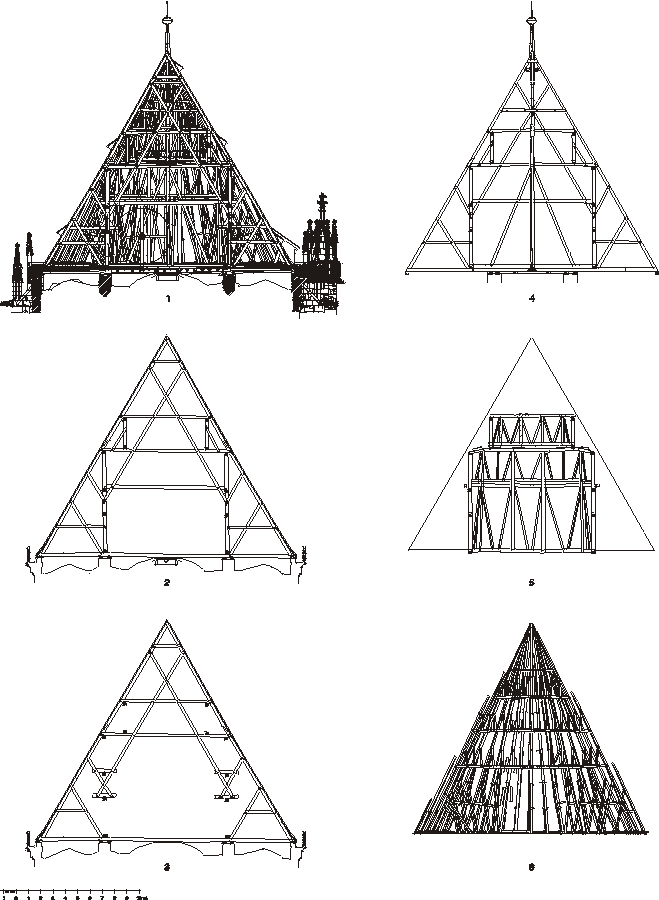

Abb. 6
Schwäbisch Gmünd, Heiligkreuzmünster, Dach über Chor. Verkleinerung im Maßstab 1 : 310. - 1 Gesamtquerschnitt auf Höhe der Chorportale mit Darstellung aller Ebenen. - 2 Erstes Bundgespärre hinter der Schnittebene. - 3 Erstes Leergespärre hinter der Schnittebene. - 4 Östlichstes Bundgespärre mit Kaiserstiel. - 5 Zweifach stehender Stuhl im Chorschlußpolygon. - 6 Sparren und Streben im Chorschlußpolygon.
