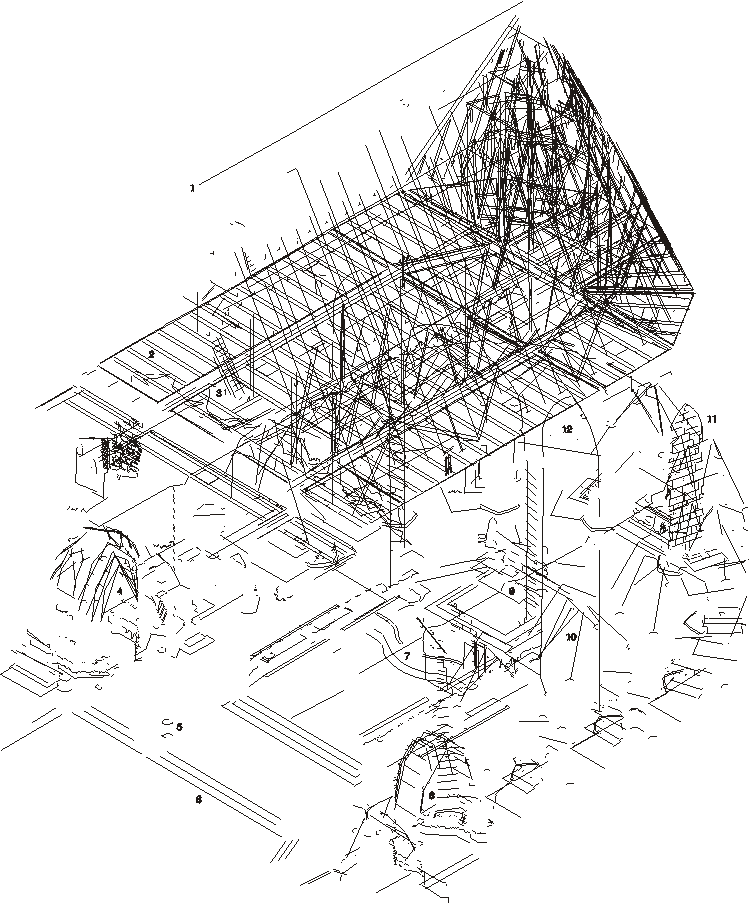

Abb. 3
Schwäbisch Gmünd, Heiligkreuzmünster, Chor. Visualisierung des vollständigen Datensatzes aller Messungen (Isometrisches Drahtmodell). (1) Firstlinie. (2) Dachbalkenlage. (3) Dachtreppe. (4) Chornordportal. (5) Weihwasserbecken. (6) Stufen unter Chorbogen. (7) Kommunionbank. (8) Chorsüdportal. (9) Hauptaltar. (10) Kapellenkranz, Achslinien der Gewölberippen. (11) Chorscheitelkapelle, Fugenschnitt der Südmauer. (12) Hervorgehobene Linien: Schnittkontur durch Säulenachse a11 - d11.
